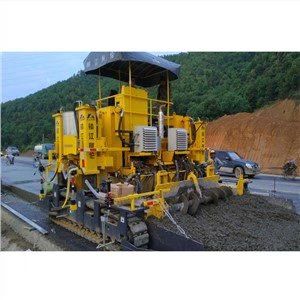

Процес на настилка с хлъзгаща форма

(В Югоизточна Азия)

Спецификации:

* : По избор основната ширина на настилката е 2500 мм или 3500 мм, а ширината на настилката се разширява с интервал от 250 мм или 300 мм.

Изработва се по поръчка на клиента според действителните строителни изисквания.

**: опция 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

опция2--TAD850VE, Volvo160kW/2200rpm.

***: опция -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

Цялата информация и спецификации са верни към момента на отпечатване и подлежат на промяна без предизвестие.

Характеристика

一,Характеристики на изпълнение:

АХТ4000/6000Машините за бетонови настилки /8500/7500S са проектирани с пълно хидравлично задвижване, централизирано компютърно управление с възможности за наблюдение и самодиагностика в реално време и системи за автоматично нивелиране и проследяване.

● ПРЕГЛЕД

Тази иновативна, модерна и практична машина с висок стандарт е ключово професионално оборудване за изграждане на бетонови пътища и площади и летищни настилки.

●ВИСОКО ГЪВКАВА БЕТОННА НАСТИЛКА С ПЛЪЗГАЩА ФОРМА

Бетонните павета с плъзгаща се форма могат прецизно да настилат стандартни бетонови настилки с ширина от 3.{1}} m до 8,5 m и дебелини до 450 mm.

●МЕХАНИЗЪМ ЗА УТЪПНЯВАНЕ НА БЕТОН

Паветата е оборудвана с хидравлично задвижване на вибратора. Едновременни операции на разпръскване, изстъргване, вибриране, набиване и екструдиране едновременно при настилане на носещ слой и бетонна пътна настилка.

●ЕФЕКТИВНА СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ

Настройките на режим ECO автоматично регулират мощността на двигателя въз основа на текущите изисквания за производителност, за да осигурят икономичен разход на гориво и ниски шумови емисии. Авангардна високопроизводителна технология на двигателя (до 210 kW/290HP мощност) отговаря на стандартите за емисии Stage IIIA на ЕС.

●ПЕРФЕКТНА ЕРГОНОМИЧНОСТ И РАБОТА

Ергономично проектираната платформа на оператора с лесна за употреба концепция за работа и отлична видимост улесняват работата на оператора. Пълно хидравлично независимо задвижване, микрокомпютърен дисплей и функция за самодиагностика. Ергономичен дизайн с интелигентни контроли за удобна и лесна работа.

●ЗДРАВ ДИЗАЙН НА МАШИНАТАand ИЗДЪЛЖИТЕЛНА МОЛД ЗА ПАВЕТ

Здравият дизайн на машината гарантира последователно, високоефективно бетоново настилане и прецизни резултати от настилката дори при трудни условия на обекта. Паветата е съвместима с метричните форми за павета от серия 8,5 m. Серията от 3.0 m до 8,5 m се предлага стандартно с износваща се подметка и може да бъде оборудвана с допълнителен профил на короната.

●ВИСОКОПРЕЦИЗНА СИСТЕМА ЗА КОРМИЛНО УПРАВЛЕНИЕ И ЗАДВИЖВАНЕ

Системи за автоматично нивелиране и проследяване, за да осигурят гладкост, праволинейност и гладкост на пътните завои. Интелигентната система за управление и противоплъзгащата система за кормилно управление позволяват изключително гладка работа и осигуряват прецизна праволинейност на бетонната настилка.

●НАПЪЛНО МОДУЛЕН ДИЗАЙН НА МАШИНАТА

Напълно модулният дизайн на машината позволява гъвкавост за модифициране и надграждане на нови опции според изискванията на потребителя. Компактните размери и минималните изисквания за дооборудване гарантират, че паветата е лесна за товарене и икономична за транспортиране. В зависимост от конфигурацията, инструментът за вкарване на дюбелна греда или осцилиращата греда и супергладка могат да останат монтирани към машината по време на транспортиране.

Характеристики (9)

Двигател

Двигател Volvo/Cummins с водно охлаждане, мощен, резервиран висок въртящ момент, нисък разход на гориво, емисии в съответствие с околната среда в Европа.

Вибрационно устройство Супер висока честота, силна вибрация, висока плътност на горната настилка

Система за автоматично нивелиране Системите за автоматично нивелиране и проследяване осигуряват гладкост на настилката и праволинейност на пътя.

Остъргваща плоча

Два хидравлични цилиндъра за контролиране на количеството бетон, идващо към шаблона за оформяне, което може да се движи нагоре и надолу изцяло или нагоре и надолу независимо в ляво или дясно.

Система за пътуване

Две вериги с хидравлично задвижване и микрокомпютърно управление осигуряват предварително зададена постоянна скорост, правилно движение по права линия и плавно управление в завои.

перфектенЕргономиченДизайн и Операция Концепция

Ергономично проектираната платформа на оператора с лесна за употреба концепция за работа и отлична видимост улесняват работата на оператора

.

Централизирано смазване

Централизираното смазване автоматично запълва високотемпературните и силовите компоненти, като ефективно удължава периода на износване и значително подобрява надеждността на трамбовката и подаването.

СТАНДАРТНО ИЛИ ОПЦИОНАЛНО ОБОРУДВАНЕ

1. Хидравлични вибратори

Павета се предлага стандартно с 14 хидравлични връзки за захранване на хидравличните вибратори (9 или 24 по избор)

2. Отделни вложки на странични ленти

Странични устройства за вкарване на щанги на оборудваните от двете страни автоматично вмъкват щанги за настилане на съседни пътни настилки

3, Устройство за вкарване на надлъжни връзки (само за AHT8500/SF7500S)

Надлъжните свързващи пръти се поставят автоматично, за да се предотврати раздалечаването на плочите при надлъжните фуги.

4, Опция СУПЕР ГЛАДКА

Супер гладката, изработена от висококачествен материал, осигурява перфектно качество на повърхността

5, Допълнителен инструмент за вмъкване на осцилиращ лъч (Само за AHT7500S)

Задвижваната от ексцентрика осцилираща греда с тежък режим на работа с функция за автоматично повдигане, когато машината спре, може да отстрани всякакви неравности по повърхността на бетонната настилка.

6, Допълнителен инструмент за вмъкване на DBI (само за AHT7500S)

Разширеният инструмент за вкарване на дюбелна щанга (DBI), монтиран на рамата на машината (Само за AHT7500S), има опционалната функция за автоматично вкарване, която може да вкара дюбелната щанга в точната позиция.

ПРЕДИМСТВА НА ПЛАГОПОЛАГАЧИ ОТ СЕРИИ AHT4000/6000/8500/7500S

1. Оптимизирано за производителност управление на двигателя в еко режим

Режимът ECO може автоматично да адаптира мощността на двигателя според изискванията за производителност, за да гарантира оптимална ефективност на двигателя, икономичен разход на дизел и ниско ниво на шум.

2. Мощен двигател

Мощният двигател осигурява ефективно полагане на бетон по всяко време с оптимален диапазон на мощност и въртящ момент.

3. Стандартизирана концепция за работа, ергономично оптимизиран, ясно организиран контролен панел

Със своя най-съвременен екран и ясни символи, неутрални по отношение на езика, контролният панел улеснява ефективната работа на място. Стандартизираната, разбираема операционна концепция, използвана при различни модели, предлага по-добри синергични ефекти.

4. Лесният достъп до точките за поддръжка и проверка минимизира изискванията за поддръжка.

5. Висококачествената система за управление на машината, използваща собствения софтуер на ZJAR PAVING, увеличава както безопасността при работа, така и диапазона от приложения на асфалтополагащата форма.

6. СЕРВИЗНА ДИАГНОСТИКА SYSTEMWIDIAG

Диагностичната система на ZJAR PAVER със стандартизиран интерфейс позволява на техниците бързо да отстраняват грешки директно на място.

7. Система за контрол на напречния наклон

Иновативната електронна технология за контрол на напречния наклон, разработена от ARAN, значително намалява времето за реакция на машината, което води до желания ефект на настилката.

8. Регулиране на скоростта (ходене на машината и регулиране на скоростта)

Компютърно подпомаганото регулиране на скоростта на всяка отделна верижна единица позволява спецификациите да се спазват с прецизна прецизност, дори при асфалтиране в завои.

9. Бързо преобразуване по време на транспортиране и лесно транспортиране

Минималните усилия, необходими за преобразуване на асфалтополагащата машина по време на транспортиране, намаляват оперативните разходи. Маневреността и компактните размери на машината улесняват транспортирането.

Сцени на приложение:

Строителство на площад и летище

Строителство на пътища и тунели

Шлифоформована настилка с равна повърхност и добра плътност

Едноетапно формоване с добър и спретнат ъгъл и ръб

Прецизната работа с автоматичната нивелираща система води до голяма равност на настилката.

В много региони на Югоизточна Азия се изисква да се поставят стоманени мрежи вътре в бетонната настилка.

А някои проекти изискват надлъжни свързващи пръти да бъдат поставени в бетонни форми, които също могат да бъдат предварително поставени ръчно.

Приложение на механизма за автоматично вкарване на щанги

WоркингPпринцип:

Бетоновоз излива бетонова смес пред разпръсквача; Паветата се движи напред с определена скорост; Работният механизъм започва да работи. Шнековият разпределител разделя натрупания бетон в лява и дясна посока и го разпределя равномерно пред скрепера. Временната плоча за остъргване, с хидравлично регулиране на височината, изстъргва циментовия бетон до необходимата дебелина преди настилка. Вибриращата пръчка за преобразуване на честотата вибрира с определена честота, за да изгони въздуха, който се смесва с бетона по време на смесването, и след това да премахне порите.

Строителство на градски пътища в Югоизточна Азия, където половините от пътната настилка са павирани съответно

В Камбоджа

Магистрала клас 1 в Пуерто Принцес, Филипините

Строителни сцени в Африка в Нигерия, Мадагаскар, Сенегал и Мавриций

Координирана операция по асфалтиране, висока ефективност на работа

За да се избегнат препятствията, са необходими няколко прости бетонни кофража за завършване на повторното настилка.

Два варианта за товарене за морски транспорт:

Няма нужда да премахвате големи части; цялата машина, изпратена в контейнер с плосък стелаж; когато се транспортира до строителната площадка, той може да работи след монтиране на малък брой аксесоари, както е показано на снимката по-горе.

Разглобете верижния път на отделни малки части и съответно поставете в контейнера. Когато се достави до работната площадка, са необходими много монтажни работи, преди да може да бъде пуснат в строителството.

Зареждане за сухопътен транспорт:

Товарене на стоки за сухопътен транспорт: Повдигнете асфалтополагащата машина върху ремаркето на платформата

Закарайте асфалтополагащата машина върху ремаркето на платформата от странично монтираната специална опорна рамка за ходене.

Автомобилен транспорт на дълги разстояния с ремарке

ISO Сертификация CE Сертификация

Следпродажбено обслужване:

Чрез сътрудничество, интеграция и реорганизация, компанията ARAN цялостно подобрява техническата си сила и формира нов механизъм за напредък в развитието.

ARAN ще бъде в съответствие с корпоративната концепция за „Създаване на стойност за потребителите“ и ще подобри основната конкурентоспособност, за да постигне нов скок на Zhenjiang Aran Machinery Co., LTD

Ангажимент за следпродажбено обслужване на продукта

Производителят ще гарантира качеството на оборудването (с изключение на редовна консумация, двигателни части и консумативи) за 12 месеца след плащане. По време на гаранционния срок продавачът гарантира изцяло работата на оборудването. По време на гаранционния период, ако по време на работа на оборудването възникне неизправност или повреда в качеството, продавачът ще изпрати същите резервни части до потребителя по въздух за сметка на продавача.

След като бетоновият павета бъде продаден, по искане на крайния потребител, професионални сервизни инженери от местни или чуждестранни мобилни сервизни станции ще бъдат изпратени на обекта безплатно за монтаж, въвеждане в експлоатация и техническо обучение за 15 дни. Двупосочен самолетен билет до работната площадка и разходите за местен транспорт за професионалния обслужващ персонал ще бъдат поети от потребителя. Освен това, ако проектът на купувача изисква допълнителни технически услуги след пускането в експлоатация и техническото обучение е завършено, продавачът ще уреди своя сервизен инженер да удължи престоя или да посети обекта.

Компанията ще продължи да оптимизира продуктите и да предоставя гаранция за обслужване. След като получим известието за търсене на услуга от купувача, ние ще предоставим писмен отговор в рамките на 24 часа, ще предложим съответния метод на обработка и ще доставим частите по въздух или експрес до сайта на потребителя във възможно най-кратък срок, така че нашите задгранични потребители да могат да се наслаждават през целия живот техническо обслужване и доставка на резервни части.

Осигуряване на качеството на производствения процес и производството

Придържайки се към принципа "Всичко за потребителя", компанията предоставя услуги по персонализиране на оборудването според нуждите на потребителя. Базирайки се на напреднала чуждестранна технология, комбинирана с действителните местни условия на пътно строителство, Zhenjiang Aran непрекъснато подобрява и усъвършенства дизайна на своя продукт и е разработил серия от продуктови групи настилки и оборудване за смесване. Междувременно компанията е усвоила и умения за разработване на нови видове продукти за пътно строителство. Със своята водеща технология, иновативен дух, надеждно качество и гаранция за обслужване, Zhenjiang Aran вече предлага на пазара своите продукти по целия свят. В Китай, Африка, Източна Европа, Индия, Латинска Америка, Близкия изток, Русия и Югоизточна Азия Zhenjiang Aran помага за изграждането на красиво бъдеще за света.
