Машина за настилка с плъзгаща се форма

(В Югоизточна Азия)

Спецификации:

* : По избор основната ширина на настилката е 2500 мм или 3500 мм, а ширината на настилката се разширява с интервал от 250 мм или 300 мм.

Изработва се по поръчка на клиента според действителните строителни изисквания.

**: опция 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

опция2--TAD850VE, Volvo160kW/2200rpm.

***: опция -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

Цялата информация и спецификации са верни към момента на отпечатване и подлежат на промяна без предизвестие.

Характеристика

一,Характеристики на изпълнение:

AHT4000/6000Машините за бетонови настилки /8500/7500S са проектирани с пълно хидравлично задвижване, централизирано компютърно управление с възможности за наблюдение и самодиагностика в реално време и системи за автоматично нивелиране и проследяване.

● ПРЕГЛЕД

Тази иновативна, усъвършенствана и практична машина с висок стандарт е ключово специално оборудване за изграждане на бетонни пътни и площадни и летищни настилки.

●ВИСОКО ГЪВКАВА БЕТОННА НАСТИЛКА С ПЛЪЗГАЩА ФОРМА

Бетонният павета с плъзгаща се форма може прецизно да асфалтира стандартни бетонови пътни настилки с ширина от 3.0 m до 8,5 m и дебелина до 450 mm.

●МЕХАНИЗЪМ ЗА УПЛЪТНЯВАНЕ НА БЕТОН

Асфалтополагащата машина е оборудвана с хидравлично виброзадвижване. Асфалтополагащата машина се доставя стандартно с 14 хидравлични връзки (по избор: 9 или 18). Едновременни операции на разпръскване, изстъргване, вибриране, уплътняване и екструдиране едновременно при настилане на поддържащ слой и бетонен път.

●ЕФЕКТИВНА СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ

Настройката на режим ECO автоматично настройва мощността на двигателя към текущите изисквания за производителност, за да осигури икономичен разход на гориво и ниски шумови емисии. AHT6000/8500/7500S са оборудвани с двигатели VOLVO TAD552VE/TAD851VE/TAD852VE, включващи авангардна, високопроизводителна технология на двигателя (до 210 kW/ 290HP изходна мощност), която отговаря на стандартите за емисии на EC Stage IIIA.

●ЗДРАВ ДИЗАЙН НА МАШИНАТАandИЗДЪРЖЛИВКАЛЪП ЗА ПАВЕТ

Здравият дизайн на машината гарантира постоянно високопроизводително бетоново настилка и прецизни резултати от настилката дори при трудни условия на обекта. Паветата може да бъде съвместима с 8,5 m (или 9 m) серия метрични форми за павета. Серията от 3.0 m до 8,5 m се доставя стандартно с износваща се подметка и може да бъде оборудвана с допълнителен профил на короната.

●ВИСОКОПРЕЦИЗНА СИСТЕМА ЗА КОРМИЛНО УПРАВЛЕНИЕ И ЗАДВИЖВАНЕ

Системи за автоматично нивелиране и проследяване, за да осигурят гладкост, праволинейност и гладкост на пътните завои. Интелигентната система за управление и противоплъзгащата система за кормилно управление за изключително плавна работа осигуряват праволинейността на точното бетоново настилка.

●ПЕРФЕКТНА ЕРГОНОМИКА И РАБОТА

Ергономично проектираната платформа на оператора се отличава с удобна за потребителя концепция за работа и изключителна видимост, което улеснява работата на оператора. Пълно хидравлично независимо задвижване, микрокомпютър с дисплей и възможност за самодиагностика. Ергономично проектиран с интелигентни контроли за комфорт и лекота на работа.

●НАПЪЛНО МОДУЛЕН ДИЗАЙН НА МАШИНАТА

Напълно модулният дизайн на машината дава възможност за гъвкаво модифициране и надграждане с нови опции според изискванията на потребителя. Компактните размери и минималните изисквания за преоборудване гарантират, че асфалтополагащата машина може да бъде лесно товарена и икономично транспортирана. В зависимост от конфигурацията, инструментът за вкарване на дюбелна греда или осцилиращата греда и супергладка могат да останат монтирани към машината по време на транспортиране.

AHT4000/6000/8000/7500SПаветата с хлъзгаща форма са проектирани с пълно хидравлично задвижване,централизирано компютърно управление с възможности за наблюдение и самодиагностика в реално време и системи за автоматично нивелиране и проследяване.

Тази иновативна, усъвършенствана и практична машина с висок стандарт е ключово специално оборудване за изграждането на високоскоростни железопътни линии и бетонни пътища.

● Машините за бетонови настилки AHT4150 /6000/8000/ 7500S са подходящи за изграждане на подпорен слой за високоскоростна железопътна линия и бетонен път.

● Едновременни операции на разпръскване, остъргване, вибриране, набиване и екструдиране едновременно при настилане на поддържащ слой и бетонен път.

● Пълно хидравлично независимо задвижване, микрокомпютър с дисплей и възможност за самодиагностика.

● Ергономично проектиран с интелигентни контроли за комфорт и лекота на работа.

● Импортирани ключови компоненти за осигуряване на надеждност на машината и удължаване на експлоатационния живот на паветата.

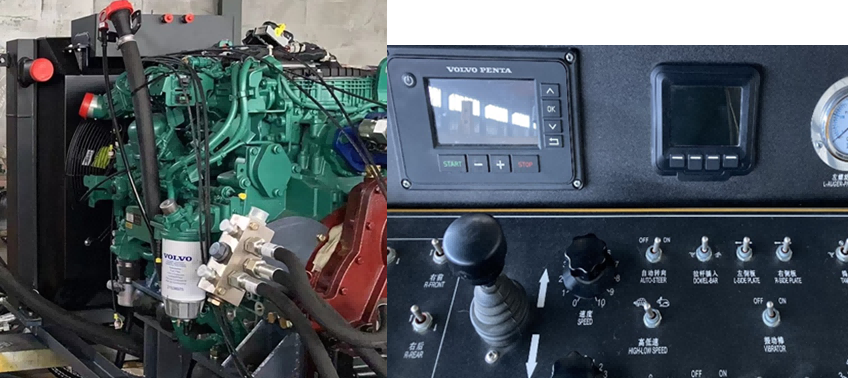

Двигател

Двигател с водно охлаждане Volvo / Cummins, мощен, резервиран висок въртящ момент,

нисък разход на гориво, емисии в съответствие с европейската среда.

Вибрационно устройство

Супер висока честота, силна вибрация, висока плътност на горната настилка

Система за автоматично нивелиране

Системите за автоматично изравняване и проследяване осигуряват гладкост на настилката и праволинейност на пътя.

Остъргваща плоча

Управлява се чрез два хидравлични цилиндъра за контролиране на количеството бетон, постъпващо към шаблона за оформяне, което може да се движи нагоре и надолу изцяло или нагоре и надолу независимо в ляво или дясно.

Система за пътуване

Две вериги с хидравлично задвижване и микрокомпютърно управление осигуряват предварително зададена постоянна скорост, правилно движение по права линия и плавно управление в завои

Перфектен ергономичен дизайн и концепция за работа

Ергономично проектираната платформа на оператора се отличава с удобна за потребителя концепция за работа и изключителна видимост, което улеснява работата на оператора.

Централизирано смазване

Централизирано смазване може автоматично. Заредете смазочната грес към високотемпературни и двигателни компоненти, удължете ефективно периода на износване, значително подобрете надеждността на трамбовката и захранването.

СТАНДАРТНО ИЛИ ОПЦИОНАЛНО ОБОРУДВАНЕ

1. Хидравлични вибратори

Паветата се предлага стандартно с 14 хидравлични връзки за захранване на хидравличните вибратори (9 или 24 по избор)

2. Отделни вложки на странични ленти

Странични устройства за вкарване на щанги на оборудваните от двете страни автоматично вмъкват щанги за настилане на съседни пътни настилки

3, Устройство за вкарване на надлъжни връзки (само за AHT8500/SF7500S)

Надлъжните свързващи пръти се поставят автоматично, за да се предотврати раздалечаването на плочите при надлъжните фуги.

4, Опция СУПЕР ГЛАДКА

Супер гладката, изработена от висококачествен материал, осигурява перфектно качество на повърхността

5, Допълнителен инструмент за вкарване на осцилиращ лъч (Само за AHT7500S)

Задвижваната от ексцентрика осцилираща греда с тежък режим на работа с функция за автоматично повдигане, когато машината спре, може да отстрани всякакви неравности по повърхността на бетонната настилка.

6, Допълнителен инструмент за вмъкване на DBI (само за AHT7500S)

Разширеният инструмент за вкарване на дюбелна щанга (DBI), монтиран на рамата на машината (Само за AHT7500S), има опционалната функция за автоматично вкарване, която може да вкара дюбелната щанга в точната позиция.

ПРЕДИМСТВА НА ПЛАГОПОЛАГАЧИ ОТ СЕРИИ AHT4000/6000/8500/7500S

1 . Мощен двигател

Мощният двигател гарантира ефективно полагане на бетон в оптимален диапазон на мощност и въртящ момент по всяко време.

2. Оптимизирано за производителност управление на двигателя в еко режим

Режимът ECO може автоматично да адаптира мощността на двигателя според изискванията за производителност, за да гарантира оптимална ефективност на двигателя, икономичен разход на дизел и ниско ниво на шум.

3. Стандартизирана концепция за работа, ергономично оптимизиран, ясно организиран контролен панел

Със своя модерен екран и ясни символи, неутрални по отношение на езика, контролният панел насърчава продуктивните операции на място. Стандартизираната, разбираема операционна концепция, използвана при различни модели, предлага по-добри синергични ефекти.

4. Лесният достъп до точките за поддръжка и проверка минимизира изискванията за поддръжка.

5. Висококачествена система за управление на машината

Висококачествената система за управление на машината, използваща собствения софтуер на ZJAR PAVING, увеличава както безопасността при работа, така и диапазона от приложения на асфалтополагащата форма.

6. СЕРВИЗНА ДИАГНОСТИКА SYSTEMWIDIAG

ZJAR PAVER, системата за сервизна диагностика със стандартизиран интерфейс, позволява на техниците бързо да отстраняват грешки директно на място.

7. Система за контрол на напречния наклон

Иновативната електронна технология за контрол на напречния наклон, разработена от ARAN, значително намалява времето за реакция на машината, което води до желания ефект на настилката.

8. Регулиране на скоростта (ходене на машината и регулиране на скоростта)

Компютърно подпомаганото регулиране на скоростта на всяка отделна верижна единица позволява спецификациите да се спазват с прецизна прецизност, дори при асфалтиране в завои.

9. Бързо преобразуване по време на транспортиране и лесно транспортиране

Минималните усилия, необходими за преобразуване на асфалтополагащата машина по време на транспортиране, намаляват оперативните разходи. Маневреността и компактните размери на машината улесняват транспортирането.

Насоки за действие:

Силно поддържайте сплотеността на екипа, дайте пълна игра на отборния дух, приемете научните и технологични иновации като мощна движеща сила, дайте пълна игра на техническите предимства, иновирайте маркетинговите методи, направете специални и изящни функции, направете нивото на Zhenjiang Aran Machinery на по-високо ниво.

Сцени на приложение:

Сцени от строителството на площад и летище

Сцени от строителството на пътища и тунели

Плъзгаща се настилка с равна повърхност и добра компактност

AHT8500 едноетапно формоване с добър и чист ъгъл и ръб

Прецизната работа с автоматичната нивелираща система води до голяма равност на настилката.

В много региони на Югоизточна Азия се изисква да се поставят стоманени мрежи вътре в бетонната настилка.

А някои проекти изискват надлъжни свързващи пръти да бъдат поставени в бетонни форми, които също могат да бъдат предварително поставени ръчно.

Приложение на механизма за автоматично вкарване на щанги

WоркингPпринцип:

Бетоновозът изсипва бетонова смес пред разпръсквача; паветата се движи напред с определена скорост; работният механизъм започва да работи. Шнековият разпръсквач разделя натрупания бетон в ляво и дясно посоки и го разпределя равномерно пред остъргващата плоча. Временната плоча за остъргване, с хидравлично регулиране на височината, изстъргва циментовия бетон до необходимата дебелина за предварителна настилка. Вибриращата пръчка за преобразуване на честотата вибрира с определена честота, за да изгони въздуха, който се смесва с бетона по време на смесването, и след това да премахне порите.

Начало на работа

Сцена на градско пътно строителство в Югоизточна Азия, където половини от пътната настилка бяха съответно павирани.

За много кратък период от време работата по асфалтирането на бетонни пътища беше бързо завършена чрез високо интензивно строителство. В Камбоджа

Значително подобреното качество на строителството и ефективността на работа спечелиха висока оценка от местните собственици

Строителни сцени в Африка в Нигерия, Мадагаскар, Сенегал и Мавриций

Координираната операция по настилката осигурява висока ефективност на работа

Конструкция на настилка, ако трябва да избегнете препятствия, са необходими няколко прости бетонни кофража, за да завършите повторното настилка.

Магистрала клас 1 в Пуерто Принцес, Филипините

Две опции за товарене за морски транспорт:

Не е необходимо да се премахват големи по размер части като верижната релса; цялата машина, изпратена в контейнер с плосък стелаж; когато се транспортира до строителната площадка, той може да работи след монтиране на малък брой аксесоари, както е показано на снимката по-горе.

Разглобете верижната верига на цялото машинно оборудване на независими малки части и съответно поставете в контейнера. Когато се достави до работната площадка, има много монтажни работи, преди да може да бъде пуснат в строителството.

Зареждане за сухопътен транспорт:

Товарене на стоки за сухопътен транспорт: Повдигнете асфалтополагащата машина върху ремаркето на платформата

Закарайте асфалтополагащата машина върху ремаркето на платформата от странично монтираната специална опорна рамка за ходене.

Транспорт на дълги разстояния с ремарке

ISO сертификация

CE сертификат

Следпродажбено обслужване:

Чрез съвместно сътрудничество и интеграция и реорганизация, ARAN Company укрепва своята устойчивост, цялостно подобрява всеобхватната си сила и формира нов механизъм за напредък в развитието.

Компанията ARAN ще бъде в съответствие с корпоративната концепция за „Създаване на стойност за потребителите“ и ще подобри основната конкурентоспособност на предприятието, за да постигне новия скок на Zhenjiang Aran Machinery Co., LTD

Ангажимент за следпродажбено обслужване на продукта

Производителят гарантира качеството на оборудването за период от 12 месеца след извършване на плащането (с изключение на редовна консумация, части на двигателя и консумативи). В гаранционния срок Продавачът гарантира изцяло работата на оборудването. В гаранционния период, ако по време на работа на оборудването възникне качество или повреда, Продавачът ще достави същите резервни части на потребителя по въздух за сметка на Продавача.

След като бетоновият павета бъде продаден, професионален сервизен инженер от местна или чуждестранна мобилна сервизна станция ще бъде изпратен на обекта безплатно за монтаж, въвеждане в експлоатация и техническо обучение за период от 15 дни по искане на крайните потребители. Двупосоченият самолетен билет до работната площадка и местните транспортни разходи на професионалния обслужващ персонал ще бъдат поети от потребителя. Освен това, ако са необходими допълнителни технически услуги за проекта на Купувача след въвеждане в експлоатация и завършване на техническото обучение, Продавачът ще уреди своя сервизен инженер да удължи престоя или да посети обекта.

Компанията ще продължи да оптимизира продуктите и да предоставя гаранция за обслужване. След получаване на известието на Купувача за търсене на услуга, ще бъде предложен писмен отговор в рамките на 24 часа, за да се предложи съответният метод на лечение и частите ще бъдат изпратени до сайта на Потребителя по въздух или експресна доставка в най-кратък срок, така че нашите задгранични потребители могат да се насладят на технически услуги и доставка на резервни части през целия живот.

Осигуряване на качеството на производствения процес и производството

Zhenjiang Aran Machinery Co., Ltd. е професионална компания за производство на пътни машини. Тя се фокусира върху изследванията и развитието на продукти за пътни машини в продължение на повече от 30 години и е натрупала богат опит в проектирането и производството на пътни машини. Компанията има силна техническа сила, изящна производствена технология и богат управленски опит. Наследена технология от оригиналните продукти на Zhenjiang Road Machinery Company, Zhenjiang Aran доразви и непрекъснато подобрява производителността и качеството на продукта.

Придържайки се към принципа "Всичко за потребителя", компанията предоставя услуги по персонализиране на оборудването според нуждите на потребителя. Базирайки се на напреднала чуждестранна технология, комбинирана с действителните местни условия на пътно строителство, Zhenjiang Aran непрекъснато подобрява и усъвършенства дизайна на своя продукт и е разработил серия от продуктови групи настилки и оборудване за смесване. Междувременно компанията е усвоила и умения за разработване на нови видове продукти за пътно строителство. Със своята водеща технология, иновативен дух, надеждно качество и гаранция за обслужване, Zhenjiang Aran вече предлага на пазара своите продукти по целия свят. В Китай, Африка, Източна Европа, Индия, Латинска Америка, Близкия изток, Русия и Югоизточна Азия Zhenjiang Aran помага за изграждането на красиво бъдеще за света.
